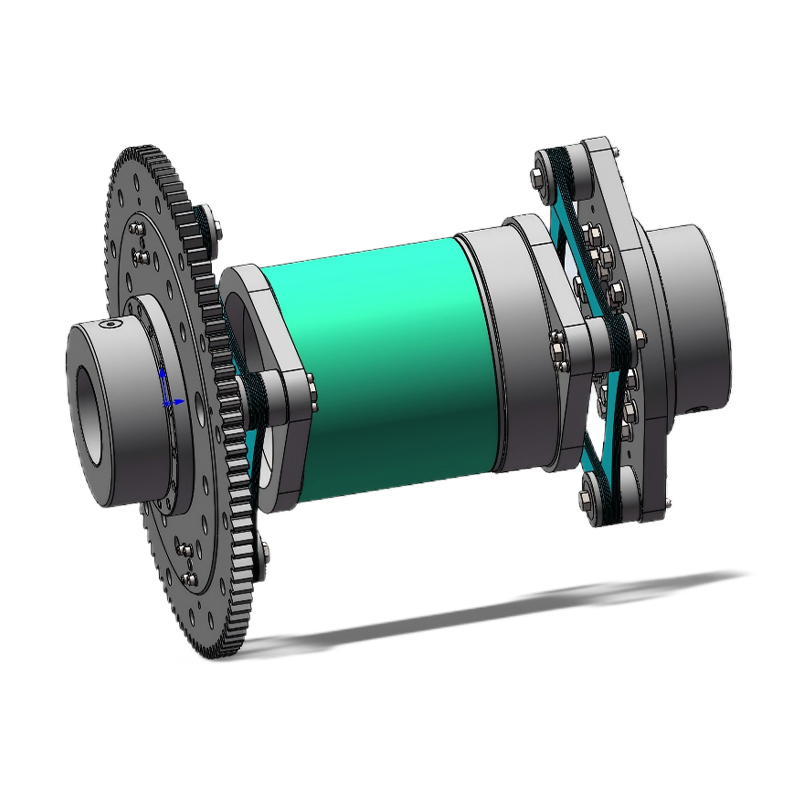

Муфта для высокоскоростного вала ветроэнергетических установок с двойным питанием

Карданная муфта крупногабаритная типа LXSWC-A

Муфта упругая звёздочная типа MLL-Ⅱ с цельным тормозным шкивом

Муфта зубчатая барабанная типа GⅡCLZ

Муфта роликовая сферическая типа WJA для барабана

Муфта упругая звёздочная типа MLL-I с разъёмным тормозным шкивом

Муфта зубчатая барабанная типа WGP с тормозным диском

Муфта зубчатая барабанная типа GCLD

Муфта упругая звёздочная типа ML

Муфта мембранная типа JZM для тяжёлого машиностроения

Муфта мембранная типа JZM для тяжёлого машиностроения состоит из нескольких групп мембран (тонких листов из нержавеющей стали), которые болтами попеременно соединяются с двумя полумуфтами. Каждая группа мембран составлена из нескольких слоёв, мембраны подразделяются на шатунные и цельные различных форм.

Отправить заявку

Описание

маркер

Муфта мембранная компенсирует относительные смещения соединяемых валов за счёт упругой деформации мембран. Это высокопроизводительная гибкая муфта с металлическими упругими элементами, не требующая смазки, отличающаяся компактной конструкцией, высокой прочностью, длительным сроком службы, отсутствием радиального зазора, нечувствительностью к температуре и масляным загрязнениям, а также стойкостью к кислотам, щелочам и коррозии. Применяется в условиях высоких температур, высоких скоростей и агрессивных сред. Широко используется в приводных системах различных машин, таких как насосы (особенно мощные химические насосы), вентиляторы, компрессоры, гидравлическое оборудование, нефтяные машины, печатные машины, текстильное оборудование, химические машины, горно-шахтное оборудование, металлургические машины, а также в высокоскоростных трансмиссиях авиационных (вертолётных) и корабельных силовых установок. В настоящее время широко применяется в высокоскоростных приводах после динамической балансировки.

Муфта типа JZM обладает высокой механической прочностью, большой нагрузочной способностью, малой массой, небольшими габаритами, высокими КПД и точностью передачи, высокой надёжностью, удобством монтажа и демонтажа, отсутствием относительного скольжения, не требует смазки, имеет длительный срок службы, низкий уровень шума, устойчива к кислотам, щелочам и коррозии. Может эксплуатироваться при высоких и низких температурах, в средах с маслом, водой и агрессивными веществами. Предназначена для средних и высоких скоростей, передачи больших крутящих моментов, а также для приводов различных машин с небольшими колебаниями нагрузки, отличается высокой универсальностью.

Муфта мембранная типа JZM для тяжёлого машиностроения (основная модель 6)-2

Основные параметры и габаритные размеры муфты мембранной типа JZM для тяжёлого машиностроения (JB/ZQ4717–2006)

Модель	Номинальный крутящий момент Tn, кН·м	Допустимая частота вращения [n], об/мин	Диаметр посадочного отверстия	Длина посадочного отверстия L					Крутильная жёсткость ×10⁶ Н·м/рад	Момент инерции, кг·м²	Масса, кг
			d,d1 мм	мм		D	D1	t мм
				Исполнение J1	исполнение Y	мм	мм
			14	27	32					0.0024	1.27
JZM1	40	10700	16,18,19	30	42	80	39	8±0.2	0.37	0.0024	1.27
			20,22,24	38	52					0.0024	1.27
			25,28	44	62					0.0026	1.37
JZM2	63	9300	20,22,24	38	52	92	53	8±0.2	0.45	0.00534	1.96
			25,28	44	62					0.006	2.2
			30,32,35,38	60	82					0.0073	2.65
JZM3	100	8400	25,28	44	62	102	63	8±0.2	0.56	0.0093	2.65
			30,32,35,38	60	82					0.012	3.6
			40,42,45	84	112					0.013	4.8
JZM4	250	6700	30,32,35,38	60	82	128	77	11±0.3	0.81	0.032	5.88
JZM4	250	6700	40,42,45,48,50,55	84	112	128	77	11±0.3	0.81	0.042	7.64
JZM5	500	5900	35,38	60	82	145	91	11±0.3	1.2	0.042	5.88
			40,42,45,48,50,55,56	84	112					0.055	7.64
			60,63,65	107	142					0.067	9.4
JZM6	800	5100	40,42,45,48,50,55,56	84	112	168	105	14±0.3	1.42	0.16	16.68
JZM6	800	5100	60,63,65,70,71,75	107	142	168	105	14±0.3	1.42	0.165	17.15
JZM7	1000	4750	45,48,50,55,56	84	112	180	112	15±0.4	1.9	0.185	16.95
			60,63,65,70,71,75	107	142					0.225	20.58
			80	132	172					0.27	24.5
JZM8	1600	4300	50,55,56	84	112	200	120	15±0.4	2.35	0.27	20.78
			60,63,65,70,71,75	107	142					0.33	25.48
			80,85	132	172					0.387	29.4
JZM9	2000	4200	55,56	84	112	205	120	20±0.4	2.7	0.29	21.56
			60,63,65,70,71,75	107	142					0.35	25.87
			80,85,90	132	172					0.41	30.38
JZM10	2500	4000	55,56	84	112	215	128	20±0.4	3.02	0.36	24.2
			60,63,65,70,71,75	107	142					0.43	28.8
			80,85,90	132	172					0.51	33.9
JZM11	3150	3650	60,63,65,70,71,75	107	142	235	132	23±0.5	3.46	0.61	35.28
JZM11	3150	3650	80,85,90,95	132	172	235	132	23±0.5	3.46	0.7	40.13
JZM12	4000	3400	60,63,65,70,71,75	107	142	250	145	23±0.5	3.67	0.81	40.47
			80,85,90,95	132	172					0.94	46.9
			100	167	212					1.13	55.86
JZM13	6300	3200	63,65,70,71,75	107	142	270	155	23±0.5	5.2	1.17	46
			80,85,90,95	132	172					1.35	53
			100,110	167	212					1.6	63
JZM14	12500	2850	65,70,71,75	107	142	300	162	27±0.6	7.8	1.55	65
			80,85,90,95	132	172					1.79	74
			100,110,120	167	212					2.12	87
JZM15	16000	2700	70,71,75	107	142	320	176	27±0.6	8.43	2.06	65
			80,85,90,95	132	172					2.37	74
			100,110,120,125	167	212					2.81	87
JZM16	20000	2450	75	107	142	350	186	32±0.7	10.22	3.08	84
			80,85,90,95	132	172					3.5	95
			100,110,120,125	167	212					3.84	110
			130	209	252					4.67	124
JZM17	25000	2300	80,85,90,95	132	172	370	203	32±0.7	10.97	4.61	109
			100,110,120,125	167	212					5.35	126
			130,140,150	202	252					6.14	144
JZM18	31500	2150	90,95	132	172	400	230	32±0.7	13.07	6.67	131
			100,110,120,125	167	212					7.87	154
			130,140,150	202	252					9.11	177
			160	242	302					10.45	202
JZM19	40000	1950	100,110,120,125	167	212	440	245	38±0.9	14.28	11.59	193
			130,140,150	202	252					13.21	219
			160,170,180	242	302					15.08	248
JZM20	45000	1850	110,120,125	167	212	460	260	38±0.9	22.13	14.12	212
			130,140,150	202	252					16.15	241
			160,170,180	242	302					18.46	274
			190	239	352					20.71	307
JZM21	50000	1800	120,125	167	212	480	280	38±0.9	23.7	17.57	238
			130,140,150	202	252					20.14	271
			160,170,180	242	302					23.13	310
			190,200	282	352					26.09	348
JZM22	56000	1700	130,140,150	202	252	500	295	38±0.9	24.6	24.16	297
			160,170,180	242	302					27.74	340
			190,200,220	282	352					31.35	382
JZM23	63000	1600	140,150	202	252	540	310	44±1	29.71	33.07	357
			160,170,180	242	302					37.66	405
			190,200,220	282	352					42.19	451
JZM24	80000	1450	150	202	252	600	335	50±1.2	32.64	50.74	455
			160,170,180	242	302					57.22	510
			190,200,220	282	352					63.64	565
			240	320	410					71.45	631
JZM25	100000	1400	160,170,180	242	302	620	350	50±1.2	37.69	66.17	547
			190,200,220	282	352					73.78	607
			240,250	320	410					82.85	679
JZM26	125000	1300	180	242	302	660	385	50±1.2	50.43	89.33	638
			190,200,220	282	352					99.88	711
			240,250,260	320	410					112.65	798
			280	380	470					121.85	888
JZM27	160000	1200	190,200,220	282	352	720	410	60±1.4	71.51	140.99	862
			240,250,260	320	410					157.81	960
			280,300	380	470					175.4	1063
JZM28	200000	1150	220	282	352	740	420	60±1.4	93.37	156.16	903
			240,250,260	320	410					174.95	1007
			280,300	380	470					194.38	1114
JZM29	250000	1100	240,250,260	320	410	770	450	60±1.4	114.53	215.5	1125
JZM29	250000	1100	280,300,320	380	470	770	450	60±1.4	114.53	240.07	1248
JZM30	315000	1050	250,260	320	410	820	490	60±1.4	130.76	287.2	1301
			280,300,320	380	470					320.96	1449
			340	450	550					387.91	1655
Примечания: 1.Момент инерции и масса, указанные в таблице, рассчитаны для исполнения J1 с учётом длины посадочного отверстия и включают выступающий конец вала. 2.Рабочая температура окружающей среды: от –20 °C до +250 °C.

Предыдущий Следующий

связаться с нами

Сопутствующие популярные продукты

Муфта зубчатая барабанная типа WG

Муфта зубчатая барабанная типа WG предназначена для соединения соосных горизонтальных трансмиссионных валов и обладает способностью компенсировать относительные смещения осей. Рабочая температура окружающей среды: от –20 °C до +100 °C. Передаваемый номинальный крутящий момент: от 800 до 14 000 000 Н·м.

Подробнее 🡥

Муфта зубчатая барабанная типа GⅡCL

Муфта зубчатая барабанная типа GⅡCL предназначена для соединения соосных горизонтальных трансмиссионных валов, работающих на одной оси, и обеспечивает компенсацию угловых смещений осей соединяемых валов.

Подробнее 🡥

Муфта для высокоскоростного вала ветроэнергетических установок полупрямого привода

Муфта для высокоскоростного вала, соединяющая редуктор и генератор ветроэнергетической установки, предназначена для передачи большого крутящего момента при высоких частотах вращения, обеспечивает высокую точность динамической балансировки, обладает значительной компенсирующей способностью для поглощения отклонений оси, вызываемых высокочастотными вибрациями ветроагрегата.

Подробнее 🡥

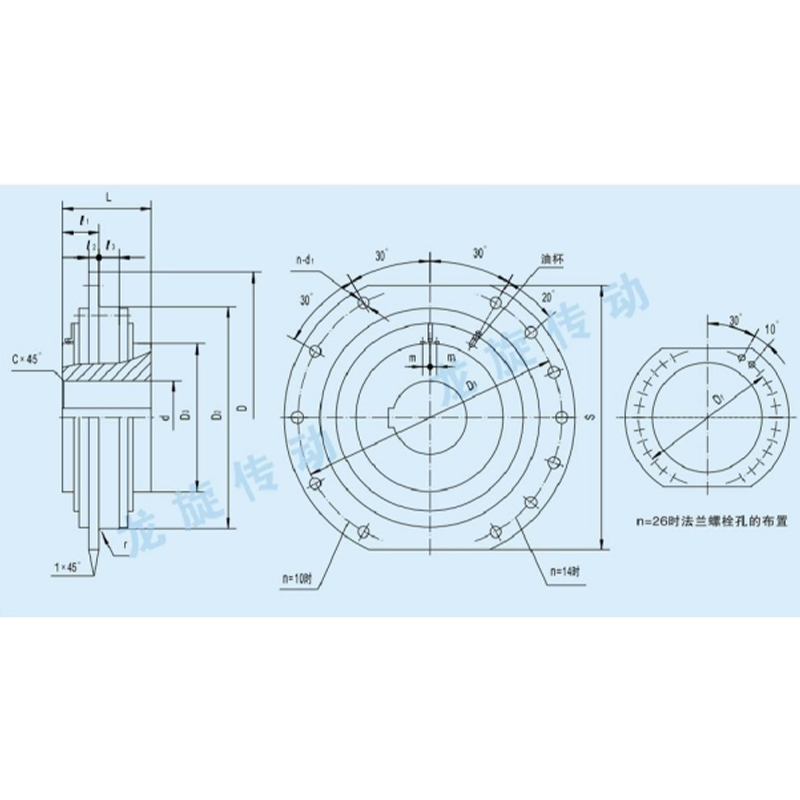

Муфта роликовая сферическая типа WJA для барабана

Муфта роликовая сферическая типа WJA для барабана предназначена для соединения редуктора с барабаном в механизмах подъёма кранов, для передачи крутящего момента и восприятия радиальной нагрузки. Рабочая температура: от –25 °C до +80 °C. Рабочий крутящий момент: от 5 до 710 кН·м. Допустимая радиальная сила: от 16,5 до 450 кН.

Подробнее 🡥

Карданная муфта крупногабаритная типа LXSWC-A

Стандартная телескопическая фланцевая типа BF Без телескопичес...

Подробнее 🡥

Муфта роликовая сферическая типа WJ для барабана

Муфта роликовая сферическая типа WJ для барабана предназначена для соединения редуктора с барабаном в механизмах подъёма кранов, для передачи крутящего момента и восприятия радиальной нагрузки. Рабочая температура: от –25 °C до +80 °C. Рабочий крутящий момент: от 5 до 900 кН·м. Допустимая радиальная сила: от 16,5 до 520 кН.

Подробнее 🡥

Муфта упругая со штифтами типа HL

Муфта упругая со штифтами типа HL предназначена для соединения соосных валов в различных механизмах, обычно применяется при частых пусках в высоко- и низкоскоростных режимах. Рабочая температура: от –20 °C до +70 °C. Передаваемый номинальный крутящий момент: от 250 до 180 000 Н·м.

Подробнее 🡥

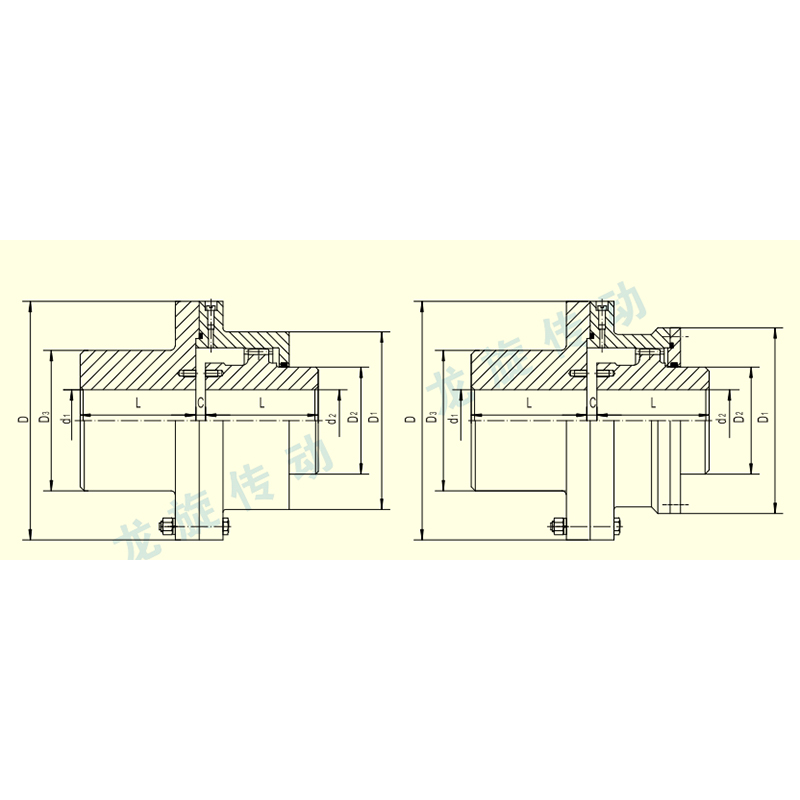

Муфта зубчатая типа CLZ

Муфта зубчатая типа CLZ предназначена для соединения соосных горизонтальных трансмиссионных валов и обладает способностью компенсировать относительные смещения валов. Передаваемый номинальный крутящий момент: от 0,71 до 10000 кН·м.

Подробнее 🡥

Тормозной шкив

Основные параметры и габаритные размеры тормозного шкива (JB/ZQ4389–2006) D Посадочное отверст...

Подробнее 🡥

Приводной агрегат чистовой группы стана горячей прокатки

Соединение через зубчатую муфту с бочкообразным зубом является одним из наиболее распространённых способов соединения в приводах прокатных станов.

Подробнее 🡥

Система циркуляционной масляной смазки типа LXCZX

Номинальный крутящий момент, кН·м Допустимая частота вращения при угле перекоса 3° [n₁], об/мин О...

Подробнее 🡥

Карданная муфта типа LXSWC-A

Стандартная телескопическая сварная типа BH Стандартная телеск...

Подробнее 🡥

Муфта упругая зубчато-пальцевая типа ZLZ с промежуточным валом

Муфта упругая зубчато-пальцевая типа ZLZ обладает способностью компенсировать относительные смещения валов, предназначена для передачи средних и больших мощностей, отличается высоким передаваемым крутящим моментом, простой конструкцией, удобством обслуживания и длительным сроком службы. Рабочая температура: от –20 °C до +70 °C. Передаваемый номинальный крутящий момент: от 100 до 2 500 000 Н·м.

Подробнее 🡥

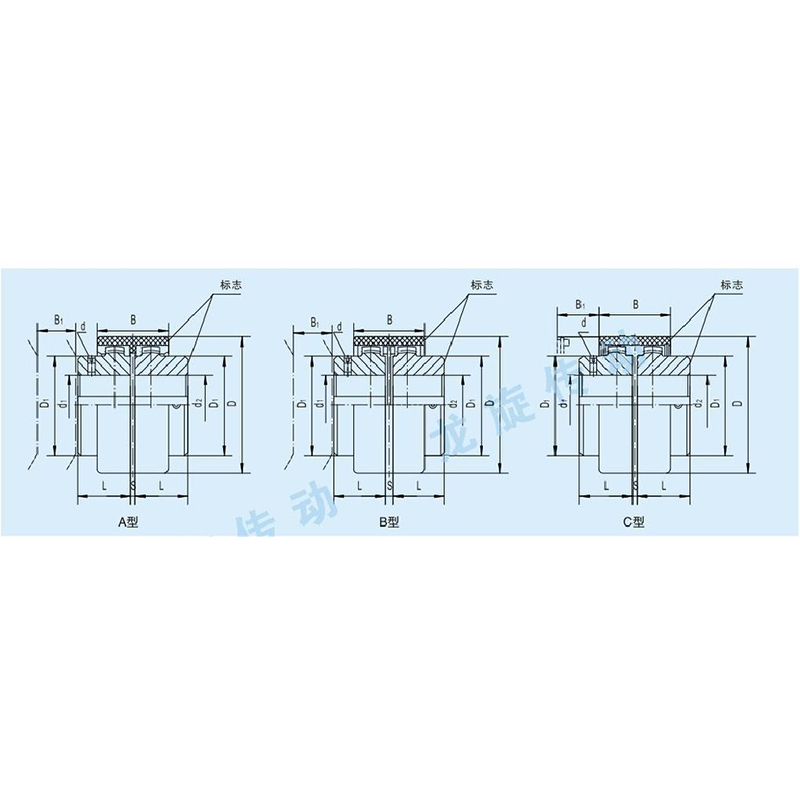

Муфта зубчатая барабанная типа TGL

Муфта зубчатая барабанная типа TGL является упругой муфтой с внутренними зубьями, предназначена для соединения соосных горизонтальных трансмиссионных валов, допускает значительные осевые, радиальные и угловые смещения. Отличается простой конструкцией, удобством обслуживания, лёгкостью монтажа и демонтажа, низким уровнем шума, малыми потерями мощности и длительным сроком службы. Рабочая температура окружающей среды: от –20 °C до +80 °C. Передаваемый номинальный крутящий момент: от 10 до 2500 Н·м.

Подробнее 🡥

Муфта зубчатая барабанная телескопическая с обратным монтажом типа LXGSL-F

Муфта зубчатая барабанная телескопическая с обратным монтажом типа LXGSL-F ...

Подробнее 🡥

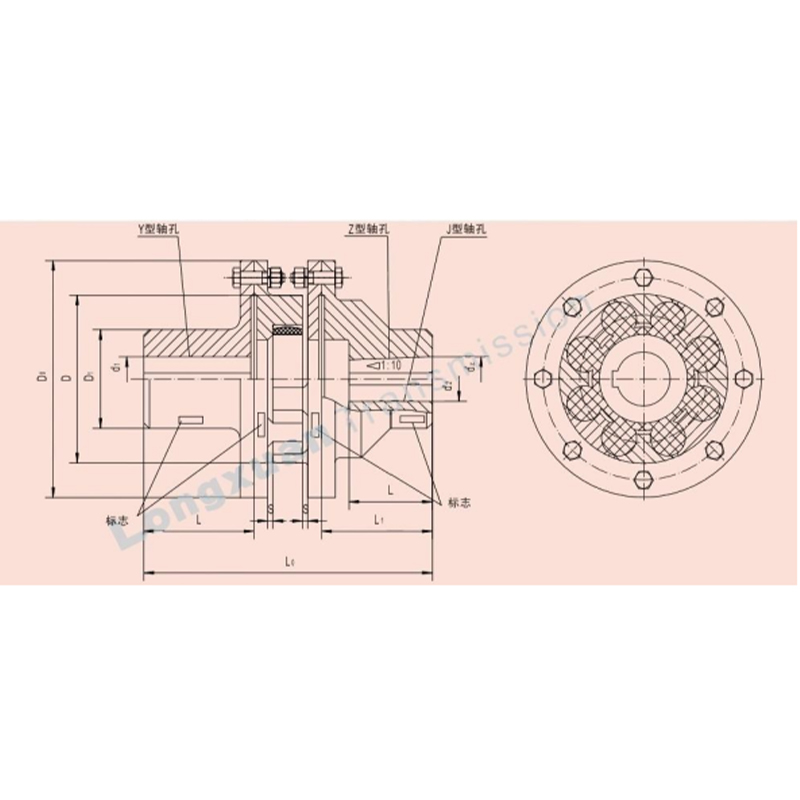

Муфта упругая звёздочная типа MLS двухфланцевого исполнения
