Муфта жёсткая радиально-шпоночная типа JLA, JLB
Муфта жесткая радиально-шпоночная типа JLA с осевой подвижностью. В отличие от обычных фланцевых муфт, полумуфты соединяются радиальными шпонками, а соединение с валом осуществляется тангенциальными шпонками и клиновыми шпонками с головкой. Передаваемый номинальный крутящий момент: от 1000 до 80 000 Н·м.
Описание
маркер
Муфта жесткая радиально-шпоночная типа JLA с осевой подвижностью. В отличие от обычных фланцевых муфт, полумуфты соединяются радиальными шпонками, а соединение с валом осуществляется тангенциальными шпонками и клиновыми шпонками с головкой. Передаваемый номинальный крутящий момент: от 1000 до 80 000 Н·м.

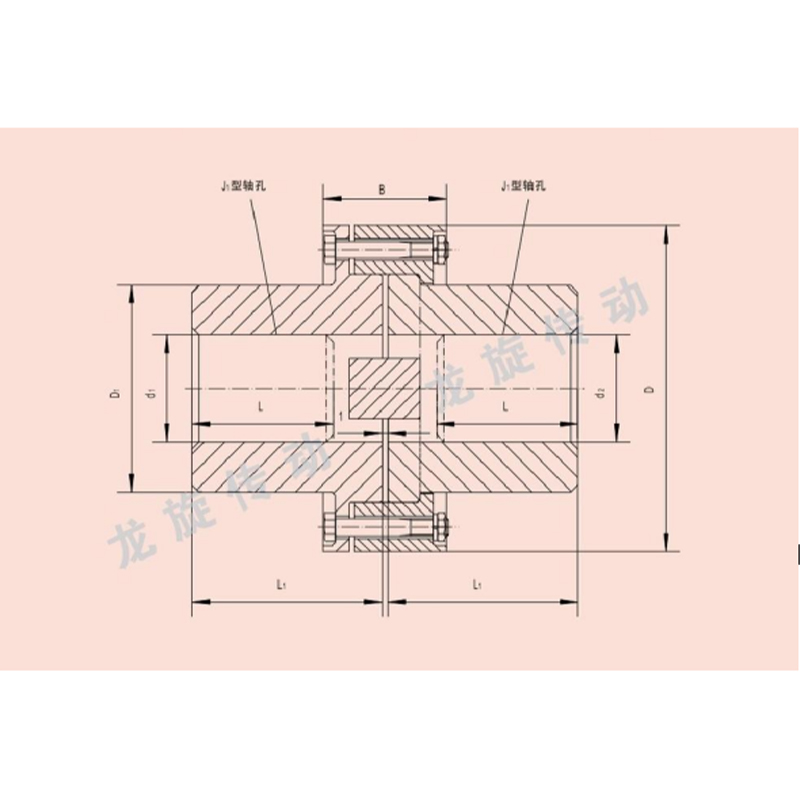

Основные параметры и габаритные размеры муфты жесткой радиально-шпоночной типа JLA с осевой подвижностью (JB/ZQ4377–2006)
| Модель | Номинальный крутящий момент Tn, Н·м | Диаметр посадочного отверстия d1,d2 мм | Длина посадочного отверстия для исполнения J1 |
L1 мм |
B мм |
D мм |
D1 мм |
S мм |
Момент инерции, кг·м² | Масса, кг | |
| D | E | L,мм | |||||||||
| JLA1 | - | 1000 | 40,42,45,48,50 | 84 | 108 | 87 | 170 | 90 | 10 | 0.182 | 15.5 |
| JLA2 | - | 2500 | 55,56 | 84 | 108 | 100 | 215 | 125 | 12 | 0.610 | 35.0 |
| 60,63,65,70,71 | 107 | 140 | |||||||||
| JLA3 | - | 5000 | 75 | 107 | 140 | 123 | 282 | 180 | 15 | 2.750 | 84.0 |
| 80,85,90,95 | 132 | 170 | |||||||||
| 100 | 167 | 220 | |||||||||
| JLA4 | 12500 | 10000 | 110,120,125 | 167 | 220 | 146 | 330 | 225 | 20 | 6.517 | 150 |
| JLA5 | 25000 | 20000 | 130,140,150 | 202 | 262 | 174 | 415 | 290 | 20 | 21.800 | 380 |
| 160 | 242 | 308 | |||||||||
| JLA6 | 50000 | 40000 | 170,180 | 242 | 308 | 210 | 500 | 360 | 25 | 57.762 | 540 |
| 190,200 | 282 | 356 | |||||||||
| JLA7 | 80000 | 63000 | 220 | 282 | 356 | 255 | 610 | 450 | 25 | 162.050 | 992 |
| 240,250 | 330 | 426 | |||||||||
| Примечания:
1.Максимальная окружная скорость по наружному диаметру муфты не должна превышать 50 м/с. 2.D и E соответственно обозначают соединение посадочного отверстия муфты и выступающего конца вала с помощью тангенциальных шпонок и клиновых шпонок с головкой. 3.Масса и момент инерции указаны как приблизительные значения, рассчитанные для минимального диаметра посадочного отверстия и максимальной длины. |
|||||||||||
Муфта жесткая радиально-шпоночная типа JLB. В отличие от обычных фланцевых муфт, полумуфты соединяются радиальными шпонками, а соединение с валом осуществляется тангенциальными шпонками и клиновыми шпонками с головкой. Передаваемый номинальный крутящий момент: от 1000 до 80 000 Н·м.
Основные параметры и размеры жёстких муфт с радиальным шпоночным соединением типа JLB (JB/ZQ 4377-2006)
| Модель | Номинальный крутящий момент Tn, Н·м | Диаметр посадочного отверстия d1,d2 мм | Длина посадочного отверстия для исполнения J1 |
L1 мм |
B мм |
D мм |
D1 мм |
Момент инерции, кг·м² | Масса, кг | |
| D | E | L,мм | ||||||||
| JLB1 | - | 1000 | 40,42,45,48,50 | 84 | 108 | 78 | 170 | 90 | 0.179 | 12.0 |
| JLB2 | - | 2500 | 55,56 | 84 | 108 | 89 | 215 | 125 | 0.470 | 27.8 |
| 60,63,65,70,71 | 107 | 140 | ||||||||
| JLB3 | - | 5000 | 75 | 107 | 140 | 109 | 282 | 180 | 2.350 | 65.5 |
| 80,85,90,95 | 132 | 170 | ||||||||
| 100 | 167 | 220 | ||||||||
| JLB4 | 12500 | 10000 | 110,120,125 | 167 | 220 | 127 | 330 | 225 | 5.700 | 133.0 |
| JLB5 | 25000 | 20000 | 130,140,150 | 202 | 262 | 155 | 415 | 290 | 15.800 | 247.0 |
| 160 | 242 | 308 | ||||||||
| JLB6 | 50000 | 40000 | 170,180 | 242 | 308 | 185 | 500 | 360 | 50.700 | 457.0 |
| 190,200 | 282 | 356 | ||||||||
| JLB7 | 80000 | 63000 | 220 | 282 | 356 | 231 | 610 | 450 | 142.000 | 878.0 |
| 240,250 | 330 | 426 | ||||||||
| Примечания:
1.Максимальная окружная скорость по наружному диаметру муфты не должна превышать 50 м/с. 2.D и E соответственно обозначают соединение посадочного отверстия муфты и выступающего конца вала с помощью тангенциальных шпонок и клиновых шпонок с головкой. 3.Масса и момент инерции указаны как приблизительные значения, рассчитанные для минимального диаметра посадочного отверстия и максимальной длины. |
||||||||||
