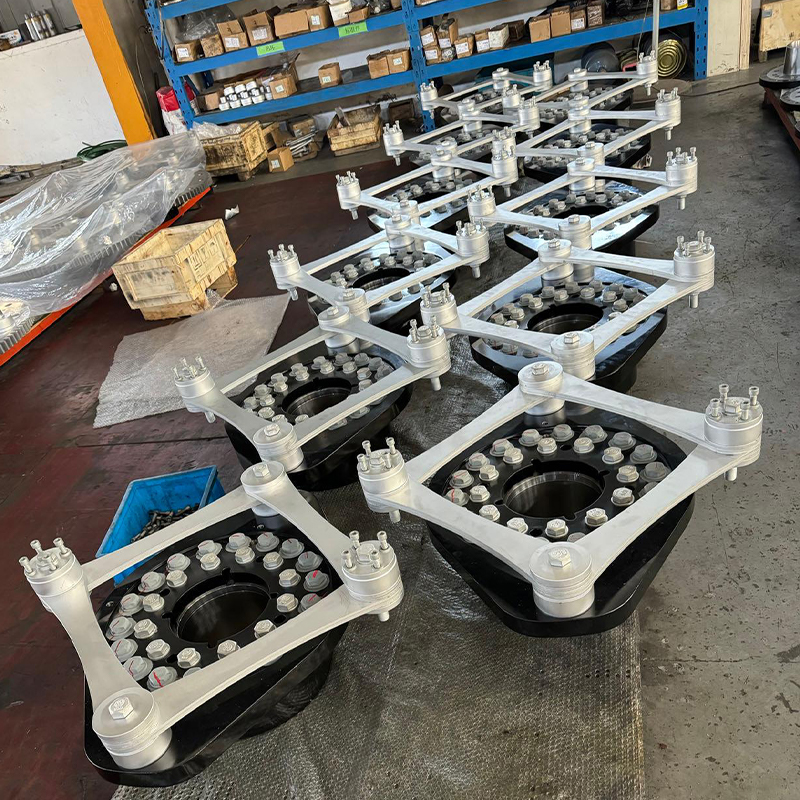

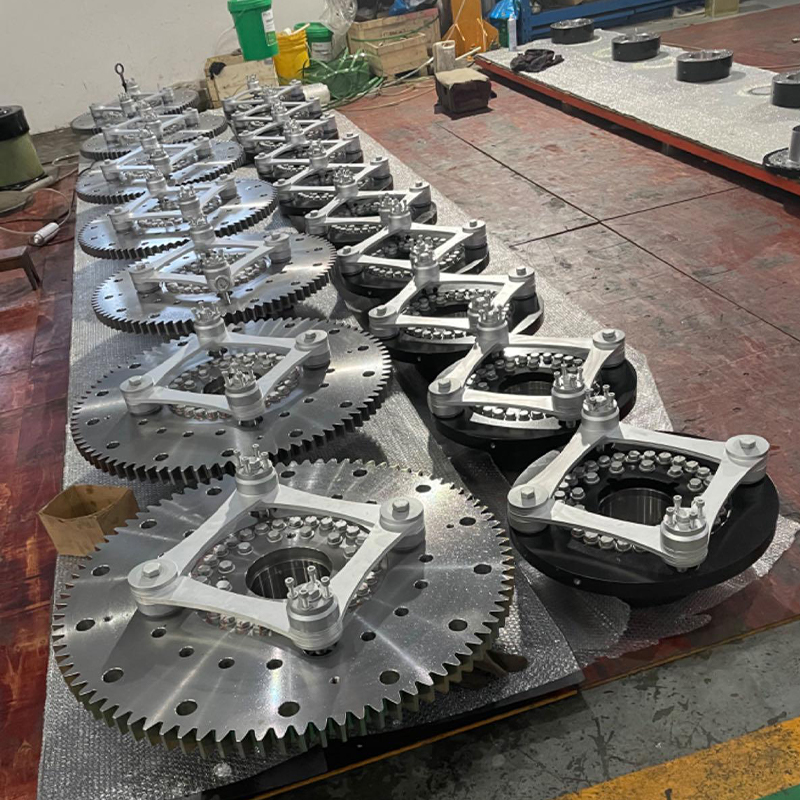

Муфта для высокоскоростного вала ветроэнергетических установок с двойным питанием
Муфта для высокоскоростного вала, соединяющая редуктор и генератор ветроэнергетической установки, предназначена для передачи большого крутящего момента при высоких частотах вращения, обеспечивает высокую точность динамической балансировки, обладает значительной компенсирующей способностью для поглощения отклонений оси, вызываемых высокочастотными вибрациями ветроагрегата.
Описание
маркер
Муфта для высокоскоростного вала, соединяющая редуктор и генератор ветроэнергетической установки, предназначена для передачи большого крутящего момента при высоких частотах вращения, обеспечивает высокую точность динамической балансировки, обладает значительной компенсирующей способностью для поглощения отклонений оси, вызываемых высокочастотными вибрациями ветроагрегата. Имеет функцию автоматической защиты от перегрузки и автоматического восстановления передачи мощности, что позволяет решить проблемы высоких затрат на техническое обслуживание и ремонт ветроустановок на суше, на море и на большой высоте, обеспечивает длительный межсервисный интервал без обслуживания.
Данная муфта для высокоскоростного вала отличается выдающимися эксплуатационными характеристиками и ярко выраженными конструктивными особенностями, объединяет в себе функции защиты, упругого демпфирования, защиты от утечек высокого напряжения, изоляции, компенсации смещений, динамической балансировки при высоких скоростях, зажимного соединения, атмосферостойкости, устойчивости к внешним средам, а также длительной безобслуживаемой работы. Является наиболее представительной серийной передовой продукцией в китайской ветроэнергетической отрасли. С развитием ветроэнергетической отрасли Китая объём её применения будет неуклонно и значительно расти.
Технические характеристики изделия
Удобство монтажа и технического обслуживания
Высокая способность компенсации смещений, а также демпфирование и гашение крутильных колебаний
Функция защиты от перегрузки с автоматическим возвратом в исходное положение
Сопротивление утечки изоляции более 100 МОм
Степень защиты IP55
Длительный срок эксплуатации без технического обслуживания
| Модели и технические параметры | Номинальная мощность (МВт) | Номинальный крутящий момент (кН·м) | Момент проскальзывания (кН·м) | Частота вращения (об/мин) | Изоляционная способность (МОм/1000 В) | есурс при проскальзывании (°) | Примечание | Модели и технические параметры |
| SY.( ).GTL.SK560 | 4.65~16 | 28~110 | 42~189 | 0~2500 | ≤±3.0 | ≥100 | 60000 | возможна модификация по требованиям заказчика |
| SY.( ).GTL.SK600 | ||||||||
| SY.( ).GTL.SK750 | ||||||||
| SY.( ).GTL.SK850 | ||||||||
| SY.( ).GTL.SK880 |
