Карданная муфта крупногабаритная типа LXSWC-A
Стандартная телескопическая фланцевая типа BF Без телескопической фланцевая типа WF Без телескопической короткая типа WD Основные параметры и габаритные размеры крупногабаритной карданной муфты типа LXSWC-A Модель Диаметр вращения D, мм Номинальный крутящий момент Tn, кН·м...
Описание
маркер
Стандартная телескопическая фланцевая типа BF
Без телескопической фланцевая типа WF
Без телескопической короткая типа WD
Основные параметры и габаритные размеры крупногабаритной карданной муфты типа LXSWC-A
| Модель | Диаметр вращения D, мм | Номинальный крутящий момент Tn, кН·м | Усталостный крутящий момент Tf, кН·м | Коэффициент долговечности подшипников KL | Максимальный угол перекоса осей β ≤ (°) | Размеры, мм | |||||||
| D1(js11) | D2(H7) | D3 | Lm | n−d | k | ||||||||
| β=5° | β=10° | β=15° | |||||||||||
| LXSWC-A620□ | 620 | 1600 | 9600 | 0.21×106 | 5 | 575 | 500 | 480 | 325 | 345 | 355 | 20-26 | 70 |
| 1400 | 8400 | 0.16×106 | 10 | ||||||||||
| 1220 | 7300 | 0.13×106 | 15 | ||||||||||
| LXSWC-A680□ | 680 | 2180 | 1310 | 0.51×106 | 5 | 635 | 550 | 530 | 350 | 375 | 385 | 24-26 | 70 |
| 1900 | 1140 | 0.41×106 | 10 | ||||||||||
| 1640 | 980 | 0.32×106 | 15 | ||||||||||
| LXSWC-A740□ | 740 | 2800 | 1680 | 1.18×106 | 5 | 685 | 600 | 590 | 385 | 415 | 425 | 24-33 | 80 |
| 2450 | 1470 | 0.98×106 | 10 | ||||||||||
| 2100 | 1260 | 0.75×106 | 15 | ||||||||||
| LXSWC-A780□ | 780 | 3300 | 1980 | 1.73×106 | 5 | 725 | 640 | 630 | 405 | 440 | 455 | 24-33 | 90 |
| 2860 | 1720 | 1.48×106 | 10 | ||||||||||
| 2500 | 1500 | 1.06×106 | 15 | ||||||||||
| LXSWC-A840□ | 840 | 4100 | 2460 | 3.63×106 | 5 | 775 | 680 | 660 | 460 | 480 | 495 | 24-39 | 100 |
| 3580 | 2150 | 3.11×106 | 10 | ||||||||||
| 3100 | 1860 | 2.23×106 | 15 | ||||||||||
| LXSWC-A920□ | 920 | 5390 | 3230 | 9.02×106 | 5 | 855 | 730 | 750 | 500 | 525 | 540 | 24-39 | 110 |
| 4700 | 2820 | 8.12×106 | 10 | ||||||||||
| 4050 | 2430 | 5.62×106 | 15 | ||||||||||
| LXSWC-A1000□ | 1000 | 6900 | 4140 | 18.2×106 | 5 | 920 | 800 | 790 | 555 | 575 | 595 | 20-45 | 125 |
| 6000 | 3600 | 15.3×106 | 10 | ||||||||||
| 5200 | 3120 | 12.2×106 | 15 | ||||||||||
| LXSWC-A1100□ | 1100 | 9200 | 5500 | 46.0×106 | 5 | 1020 | 880 | 860 | 610 | 630 | 655 | 20-45 | 135 |
| 8000 | 4800 | 36.1×106 | 10 | ||||||||||
| 6900 | 4140 | 30.3×106 | 15 | ||||||||||
| LXSWC-A1200□ | 1200 | 12000 | 7200 | 110×106 | 5 | 1110 | 960 | 940 | 670 | 685 | 715 | 20-52 | 150 |
| 10400 | 6240 | 94×106 | 10 | ||||||||||
| 9000 | 5400 | 74×106 | 15 | ||||||||||
| LXSWC-A1280□ | 1280 | 14600 | 8760 | 212×106 | 5 | 1190 | 1020 | 1000 | 725 | 745 | 765 | 20-52 | 160 |
| 12700 | 7600 | 165×106 | 10 | ||||||||||
| 11000 | 6600 | 138×106 | 15 | ||||||||||
| LXSWC-A1320□ | 1320 | 16000 | 9600 | 286×106 | 5 | 1230 | 1040 | 1020 | 750 | 770 | 790 | 24-52 | 170 |
| 13900 | 8340 | 224×106 | 10 | ||||||||||
| 12000 | 7200 | 187×106 | 15 | ||||||||||
| Тип
Параметры Диаметр вращения |
620 | 680 | 740 | 780 | 840 | 920 | 1000 | 1100 | 1200 | 1280 | 1320 | |||
| Типа BF | Ход телескопирования Ls | 250 | 250 | 250 | 250 | 250 | 300 | 300 | 300 | 300 | 350 | 350 | ||
| Длина Lmin | β | 5° | 3100 | 3250 | 3460 | 3720 | 3960 | 4520 | 5020 | 5640 | 6380 | 7200 | 8000 | |
| 10° | 3180 | 3350 | 3580 | 3860 | 4040 | 4620 | 5100 | 5720 | 6440 | 7280 | 8080 | |||
| 15° | 3220 | 3390 | 3620 | 3920 | 4100 | 4680 | 5180 | 5820 | 6560 | 7360 | 8160 | |||
| Типа WF | Длина Lmin | β | 5° | 2140 | 2250 | 2500 | 2600 | 2840 | 3020 | 3270 | 3660 | 3930 | 4220 | 4360 |
| 10° | 2220 | 2350 | 2620 | 2740 | 2920 | 3120 | 3350 | 3740 | 3990 | 4300 | 4440 | |||
| 15° | 2260 | 2390 | 2660 | 2800 | 2980 | 3180 | 3430 | 3840 | 4110 | 4380 | 4520 | |||
| Типа WD | Длина L | β | 5° | 1300 | 1400 | 1540 | 1620 | 1840 | 2000 | 2220 | 2440 | 2680 | 2900 | 3000 |
| 10° | 1380 | 1500 | 1660 | 1760 | 1920 | 2100 | 2300 | 2520 | 2740 | 2980 | 3080 | |||
| 15° | 1420 | 1540 | 1700 | 1820 | 1980 | 2160 | 2380 | 2620 | 2860 | 3060 | 3160 | |||
связаться с нами
Сопутствующие популярные продукты
Муфта упругая шинная типа LLB
Муфта упругая шинная типа LLB является высокоэластичной муфтой, обладает хорошими демпфирующими и амортизирующими свойствами, а также превосходной компенсирующей способностью при смещениях валов. Рабочая температура окружающей среды: от –20 °C до +80 °C. Передаваемый крутящий момент: от 10 до 20 000 Н·м. Предназначена для эксплуатации во влажных, запылённых условиях, при ударных и вибрационных нагрузках, частых реверсах и пусках. Отличается удобством монтажа и демонтажа, не требует смазки, надёжна и долговечна.
Муфта зубчатая барабанная типа WGC для вертикального монтажа
Муфта зубчатая барабанная типа WGC для вертикального монтажа предназначена для соединения соосных вертикальных трансмиссионных валов. Рабочая температура окружающей среды: от –20 °C до +100 °C. Передаваемый номинальный крутящий момент: от 800 до 1 800 000 Н·м.
Муфта зубчатая барабанная типа GⅡCL
Муфта зубчатая барабанная типа GⅡCL предназначена для соединения соосных горизонтальных трансмиссионных валов, работающих на одной оси, и обеспечивает компенсацию угловых смещений осей соединяемых валов.
Карданная муфта типа SWZ
Стандартная телескопическая сварная типа BF Стандартная телеск...
Тормозной шкив
Основные параметры и габаритные размеры тормозного шкива (JB/ZQ4389–2006) D Посадочное отверст...
Муфта зубчатая барабанная типа WGT с промежуточной втулкой
Муфта зубчатая барабанная типа WGT с промежуточной втулкой предназначена для соединения валов, расположенных на значительном расстоянии друг от друга, в различных механических передачах, обладает способностью компенсировать относительные смещения осей. Рабочая температура окружающей среды: от –20 °C до +100 °C. Передаваемый номинальный крутящий момент: от 800 до 14 000 000 Н·м. Отличается высокой жёсткостью, малой массой и удобством технического обслуживания.
Муфта зубчатая барабанная типа GCLD
Муфта зубчатая барабанная типа GCLD предназначена для соединения валов электродвигателя и механизма в горизонтальной соосной трансмиссии, обеспечивает компенсацию угловых смещений осей соединяемых валов. Рабочая температура окружающей среды: от –20 °C до +80 °C. Передаваемый номинальный крутящий момент: от 1,12 до 50 кН·м.
Муфта зубчатая типа CLZ
Муфта зубчатая типа CLZ предназначена для соединения соосных горизонтальных трансмиссионных валов и обладает способностью компенсировать относительные смещения валов. Передаваемый номинальный крутящий момент: от 0,71 до 10000 кН·м.
Муфта упругая звёздочная типа MLL-Ⅱ с цельным тормозным шкивом
Муфта упругая звёздочная типа MLL-Ⅱ с цельным тормозным шкивом состоит в основном из полумуфты с пальцами, полумуфты с тормозным шкивом и центрального упругого элемента в виде звездочки. При относительных смещениях осей упругий элемент деформируется, обеспечивая автоматическую компенсацию.
Муфта упругая со змеевидной пружиной типа JS
Муфта упругая со змеевидной пружиной типа JS представляет собой высокотехнологичную металлическую гибкую муфту. В ней змеевидные пружинные пластины аксиально входят в зубчатые пазы полумуфт, обеспечивая соединение приводного и рабочего механизмов.

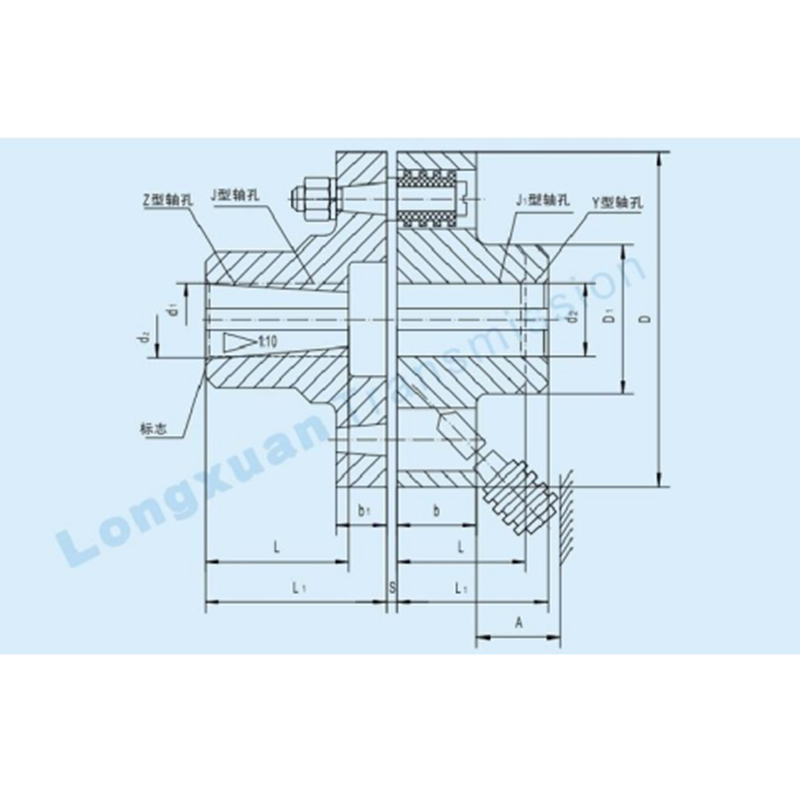

Муфта упругая втулочно-пальцевая типа TL
